上のゲームでは、受変電設備にある真空遮断機（VCB）と断路器（DS）を開放する流れを、簡単な操作として体験できるようにしています。
ゲーム内では、赤いボタン、Sマークのポッチ、取っ手、カギ、金具、鉄棒を順番に操作します。ただし、大切なのは部品の形を覚えることではなく、なぜ真空遮断機を先に開放し、その後で断路器を開放するのかを理解することです。
この記事では、ゲーム内の操作を入口にしながら、真空遮断機と断路器の役割、開放する順番、インターロックの意味を説明します。
なお、これは学習用の説明であり、実際の高圧設備を操作するための正式な手順書ではありません。実設備では、現場ごとの手順書、単線結線図、インターロック条件、作業責任者の指示、検電、短絡接地、施錠、通電禁止表示などを必ず確認する必要があります。
1 最初に理解すること
受変電設備を停止させるときは、いきなり断路器を開放するのではなく、まず真空遮断機（VCB）を開放し、その後に断路器（DS）を開放するのが基本です。
真空遮断機は、電流を遮断する機器です。
断路器は、遮断後の回路を物理的に切り離す機器です。
この違いを理解することが、開放操作を理解するうえで最も重要です。

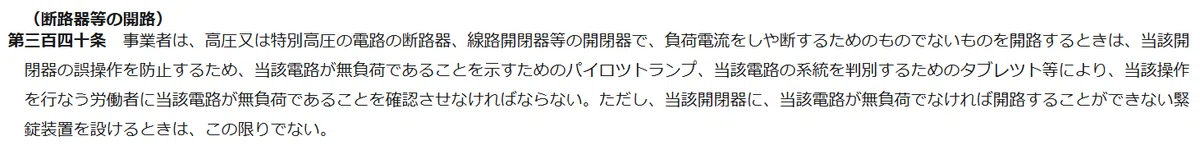

断路器は、負荷電流を遮断するための機器ではありません。労働安全衛生規則第340条でも、高圧または特別高圧の断路器など、負荷電流を遮断するためのものではない開閉器を開路するときは、電路が無負荷であることを確認させなければならないとされています。
開放の考え方は、次の順番です。
- 真空遮断機で電流を切る。
- 電流が切れた状態を確認する。
- その後、断路器を開放する。
- 回路を物理的に切り離す。
この順番を間違えると危険です。断路器を先に開放すると、電流が流れたまま接点を開くことになり、アーク、短絡、機器損傷、人身事故につながるおそれがあります。
2 真空遮断機を先に開放する理由
真空遮断機は、受変電設備の中で電流を遮断する役割を持ちます。通常運転中の回路には、負荷に向かって電流が流れています。この状態で回路を切り離す必要がある場合、まず電流を遮断できる機器である真空遮断機を開放します。
つまり、真空遮断機の開放は、単にレバーを動かす操作ではなく、電流が流れている状態を遮断し、断路器を安全に操作できる前段階を作る操作です。
受変電設備では、遮断器と断路器はどちらも「電気を切るもの」に見えることがあります。しかし、役割は違います。
遮断器は、電流を切るための機器です。
断路器は、遮断された後の回路を切り離すための機器です。
そのため、順番は必ず遮断器 → 断路器になります。
3 ゲーム内で表現している真空遮断機側の操作
ゲーム内では、真空遮断機側の開放までの流れを、次のような操作で表現しています。
- 右下の赤いボタンを押す。
- 赤いボタンを押しながら、Sマークのポッチを真ん中に動かす。
- インターロック解除後、真ん中下の取っ手を下に引く。
- 真空遮断機が開放された状態になる。
3-1 赤いボタンを押す
赤いボタンは、真空遮断機を直接開放するボタンではありません。ゲーム内では、Sマークのポッチを動かすための二重ロック解除ボタンとして表現しています。
赤いボタンを押している間だけ、次のインターロック解除操作が可能になります。これは、誤って一つの部品に触れただけで次の操作へ進まないようにするための安全上の考え方です。
3-2 Sマークのポッチを真ん中に動かす
赤いボタンを押し続けたまま、Sマークのポッチを真ん中へ動かします。この操作が、真空遮断機側のインターロック解除に相当します。
赤いボタンを押すだけでも、Sマークのポッチを動かすだけでも、まだ開放ではありません。二つの操作を組み合わせることで、作業者が意識してロック解除を行う形になります。
3-3 取っ手を下に引く
インターロックを解除した後、真ん中下にある取っ手を下に引きます。これにより、ゲーム内では真空遮断機が開放された状態になります。
二重ロック解除 → インターロック解除 → 取っ手操作 → 真空遮断機の開放
4 断路器を後で開放する理由
真空遮断機を開放した後、次に断路器を開放します。断路器の役割は、電流を遮断することではなく、遮断後の回路を物理的に切り離すことです。
真空遮断機で電流を切る。
その後、断路器で回路を切り離す。
切り離された状態を明確にする。
断路器は、停電作業や点検作業に入る前に、電源側と負荷側の間を構造上切り離すための重要な機器です。
ただし、断路器を開けただけで作業してよいわけではありません。実際の停電作業では、施錠、通電禁止表示、残留電荷の放電、検電、短絡接地などの措置が必要になります。
5 ゲーム内で表現している断路器側の操作
ゲーム内では、真空遮断機が開放された後、断路器側の操作に進みます。
- 上右にあるカギを右に45度回す。
- カギの上にある金具を上に動かす。
- 穴の開いた鉄棒を、インターロック金具左横の鉄板に当てる。
- 断路器が開放された状態になる。
5-1 カギを右に45度回す
カギは、断路器をいきなり操作できないようにするためのロックです。断路器は負荷電流を遮断するための機器ではないため、誤って先に操作してしまうことを防ぐ必要があります。
5-2 カギの上の金具を上に動かす
金具操作は、断路器側のインターロック解除です。カギを回しただけでは、まだ断路器を開放できません。金具を上げることで、断路器を操作するための準備が整います。
5-3 穴の開いた鉄棒を鉄板に当てる
最後に、穴の開いた鉄棒をインターロック金具の左横にある鉄板へ当てます。ゲーム内では、この操作によって断路器が開放されます。
ここでの意味は、断路器で電流を切っているのではありません。すでに真空遮断機で電流を遮断した後に、断路器で回路を物理的に切り離している、という意味です。
6 インターロックの意味
インターロックとは、危険な状態や危険な順番では操作できないようにする仕組みです。
- 赤いボタンを押していないと、Sマークのポッチを動かせない。
- Sマークのポッチを動かしていないと、取っ手操作に進めない。
- 真空遮断機を開放していないと、断路器側の操作に進めない。
- カギを回していないと、断路器側の金具を動かせない。
- 金具を上げていないと、鉄棒を当てても断路器が開放されない。
このように、複数の条件を満たしたときだけ次の操作へ進めるようにすることで、誤操作を防ぎます。
特に重要なのは、断路器を負荷電流が流れている状態で開かないことです。インターロックは作業者の邪魔をする仕組みではなく、危険な順番で操作しないための安全機構です。
7 開放までの全体の流れ
- 真空遮断機側の赤いボタンを押す。
- 赤いボタンを押しながら、Sマークのポッチを真ん中へ動かす。
- 真ん中下の取っ手を下に引き、真空遮断機を開放する。
- 真空遮断機が開放された後、断路器側のカギを右に45度回す。
- カギの上の金具を上に動かす。
- 穴の開いた鉄棒を、インターロック金具左横の鉄板に当てる。
- 断路器が開放された状態になる。
この流れの中心は、先に真空遮断機で電流を切り、その後で断路器で回路を切り離すことです。
8 実際の停電作業では追加確認が必要
ここまでの説明は、真空遮断機と断路器を開放するまでの学習用の流れです。実際の停電作業では、遮断器と断路器を開放しただけで作業に入れるわけではありません。
- 作業範囲の確認
- 単線結線図の確認
- 電源側・負荷側の確認
- 開放表示の確認
- 施錠または通電禁止表示
- 残留電荷の放電
- 検電
- 短絡接地
- 作業者への周知
- 復電前の安全確認
労働安全衛生規則第339条では、電路を開路して電気工事を行う場合、開閉器への施錠または通電禁止表示、残留電荷の放電、高圧・特別高圧電路での検電、短絡接地などが定められています。
そのため、この説明は実設備を直接操作するための手順書ではありません。実際の作業では、必ず現場の手順書、管理者の指示、単線結線図、設備ごとのインターロック条件に従う必要があります。
まとめ
真空遮断機と断路器の開放では、順番が重要です。
真空遮断機 → 断路器
真空遮断機で電流を遮断してから、断路器で回路を物理的に切り離します。断路器は負荷電流を遮断するための機器ではないため、断路器を先に開放してはいけません。
また、赤いボタン、Sマークのポッチ、カギ、金具などのインターロック解除操作は、作業を複雑にするためではなく、誤操作を防ぎ、安全な順番で操作させるための仕組みです。
このゲームは、その流れを実際に手を動かしながら確認するための学習用シミュレーションです。
参考文献
・e-GOV法令検索：労働安全衛生規則（昭和四十七年労働省令第三十二号）
https://laws.e-gov.go.jp/law/347M50002000032/20240201_505M60000100033#Mp-Pa_2-Ch_5-Se_4
